Beton jako materiał budowlany jest z natury mocny i masywny, ale jak wspomniano w poprzednim artykule, ma jedną istotną słabość: niską odporność na siły rozciągające. Wyobraź sobie poziomy belka, na którego środku umieszczono duży ciężar: górna część belki jest ściskana, co beton doskonale znosi, ale dolna jest rozciągana, co łatwo prowadzi do pęknięć i złamań. Ta wada przez wieki ograniczała możliwości zastosowania betonu.
Eleganckim i genialnym rozwiązaniem tego problemu stał się żelbet. Żelbet nie jest jedynie mechaniczną mieszanką betonu i stali, lecz synergicznym, dwuskładnikowym materiałem budowlanym, w którym oba składniki idealnie się uzupełniają. Konstrukcje żelbetowe są siłą napędową współczesnej architektury, która umożliwiła budowę wieżowców, potężnych mostów i budynków o skomplikowanych kształtach.
W tym artykule dogłębnie zbadamy konstrukcje żelbetowe: odkryjemy podstawowe zasady synergii stali i betonu, przedstawimy proces projektowania i budowy, najczęstsze typy konstrukcji oraz zalety i wyzwania związane z żelbetem.
1. Podstawowa zasada żelbetu: Synergia materiałów
Podstawowa zasada żelbetu polega na wykorzystaniu unikalnych właściwości dwóch materiałów: betonu i stali. Beton doskonale wytrzymuje ściskanie, co oznacza, że znosi duże obciążenia bez sprasowania. Jednak pod wpływem rozciągania, na przykład podczas zginania, łatwo pęka i łamie się. Z kolei stal ma doskonałą wytrzymałość na rozciąganie, ale pod wpływem ściskania ma tendencję do wyboczenia.
W żelbecie pręty zbrojeniowe (zatopione w betonie pręty stalowe) przejmują siły rozciągające, natomiast otaczający je beton odpowiada za siły ściskające. Stal i beton tworzą idealną parę, ponieważ:
- Rozszerzalność cieplna: Współczynnik rozszerzalności cieplnej obu materiałów jest bardzo podobny. Oznacza to, że pod wpływem zmian temperatury rozszerzają się i kurczą w podobnym stopniu, zapobiegając w ten sposób powstawaniu naprężeń wewnętrznych i pęknięć.
- Ochrona: Alkaliczny odczyn betonu skutecznie chroni pręty zbrojeniowe przed rdzą i korozją. Ponadto beton zapewnia stali doskonałą odporność ogniową, ponieważ stal w wysokich temperaturach traci swoją wytrzymałość.
- Przyczepność: Beton mocno przylega do powierzchni stali, zwłaszcza do prętów zbrojeniowych o żebrowanej powierzchni. Zapewnia to, że oba materiały działają pod obciążeniem jako jedna, monolityczna całość.
2. Przegląd historyczny i rewolucja inżynierska
Żelbet jest stosunkowo młodym materiałem budowlanym, który pojawił się w połowie XIX wieku.
Początki i Joseph Monier
Wynalazek żelbetu przypisuje się francuskiemu ogrodnikowi, Josephowi Monierowi, który opatentował go w 1867 roku. Początkowo Monier używał stalowej siatki do wzmacniania doniczek i pojemników ogrodowych, aby były trwalsze. Wkrótce jednak dostrzegł szersze możliwości zastosowania tej technologii i uzyskał patenty na panele, belki, mosty i stropy żelbetowe. Chociaż praca Moniera była przełomowa, masowe zastosowanie żelbetu wymagało jeszcze rozwoju metod obliczeń inżynierskich na początku XX wieku.
XX wiek i masowe zastosowanie
Na początku XX wieku żelbet zrewolucjonizował architekturę. Inżynierowie i architekci zdali sobie sprawę, że dzięki temu materiałowi mogą tworzyć budynki i konstrukcje, które wcześniej były niewyobrażalne. Pojawiły się pierwsze szkieletowe wieżowce żelbetowe, które mogły być smuklejsze i wyższe niż tradycyjne budynki murowane. Plastyczność żelbetu umożliwiła budowę wspornikowych balkonów, wolnostojących kolumn i hal o dużych rozpiętościach.
3. Projektowanie i wykonawstwo konstrukcji żelbetowych
Budowa konstrukcji żelbetowych to złożony proces, który wymaga precyzyjnego projektowania i starannego wykonania.
Podstawowe zasady projektowania
Praca projektantów-inżynierów rozpoczyna się od dokładnego określenia obciążeń, jakim zostanie poddana konstrukcja. Obciążenia dzielą się na dwie główne kategorie:
- Obciążenia stałe (dead loads): Ciężar własny konstrukcji (beton, zbrojenie), ciężar ścian, podłóg i dachu.
- Obciążenia użytkowe (live loads): Obciążenia ruchome, takie jak ludzie, meble, wiatr czy śnieg. Inżynierowie za pomocą obliczeń statycznych i nowoczesnego oprogramowania do modelowania komputerowego określają naprężenia w każdej części konstrukcji. Na tej podstawie wymiarują elementy żelbetowe, określają grubość betonu oraz ilość, średnicę i ułożenie zbrojenia. Celem jest zapewnienie, że konstrukcja bezpiecznie przeniesie spodziewane obciążenia i zapobiegnie powstawaniu pęknięć.
Proces wykonawczy
Podczas budowy należy ściśle przestrzegać następujących etapów:
- Szalunek (Formwork): Szalunek to tymczasowa forma dla betonu, która nadaje konstrukcji pożądany kształt. Szalunek może być wykonany z drewna, stali lub tworzywa sztucznego. Musi być wystarczająco mocny, aby utrzymać ciężar betonu.

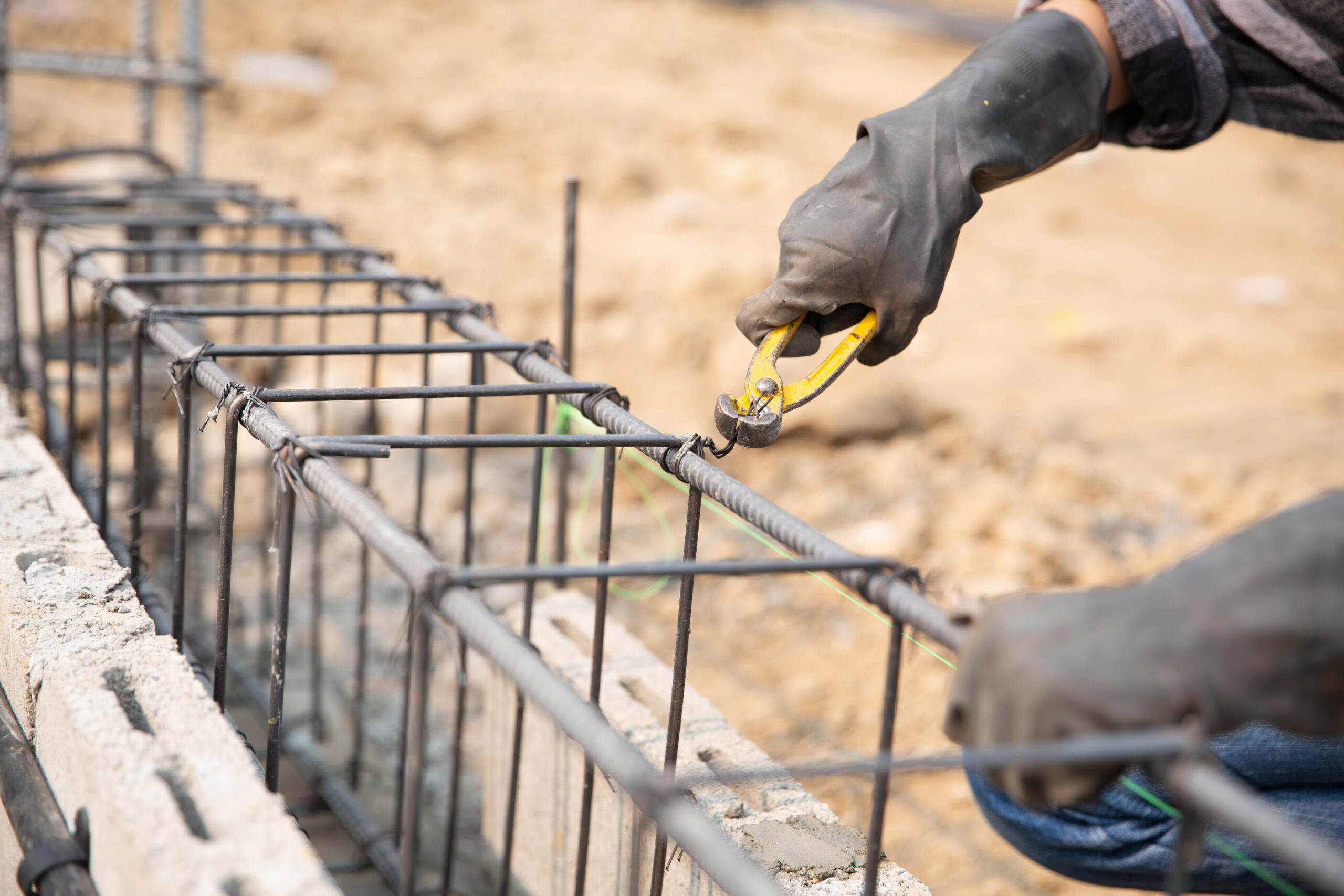

- Zbrojenie (Reinforcement): Zbrojenie umieszcza się wewnątrz szalunku. Pręty zbrojeniowe muszą być połączone i zabezpieczone w sposób określony w projekcie. Zapewnienie odpowiedniej otuliny betonowej (odległości między betonem a zbrojeniem) jest niezbędne dla ochrony przed korozją.
- Betonowanie (Concreting): Świeżą mieszankę betonową wylewa się do szalunku, a następnie zagęszcza za pomocą wibracji. Wibracje usuwają pęcherzyki powietrza z betonu, co zwiększa jego wytrzymałość i trwałość.
- Pielęgnacja betonu (Curing): Okres po betonowaniu jest kluczowy. Podczas pielęgnacji beton utrzymuje się w wilgoci i chroni przed nagłymi zmianami temperatury. Zapewnia to prawidłowy przebieg procesu hydratacji, dzięki czemu beton osiąga projektowaną wytrzymałość.
4. Typy i zastosowania konstrukcji żelbetowych
Żelbet jest stosowany w niezliczonych typach konstrukcji, z których każdy ma fundamentalne znaczenie w nowoczesnej architekturze.
- Słupy i belki: Są to podstawowe elementy konstrukcji szkieletowych. Słupy przenoszą głównie siły ściskające, podczas gdy belki przejmują obciążenia zginające. Słupy i belki tworzą szkielet większości nowoczesnych budynków.
- Stropy: Stropy to poziome elementy konstrukcyjne, które tworzą podłogi i sufity. W zależności od układu zbrojenia, rozróżniamy stropy jednokierunkowe i dwukierunkowe.
- Fundamenty: Żelbet jest najodpowiedniejszym materiałem do tworzenia fundamentów budynków. Fundamenty żelbetowe (np. płyty fundamentowe, ławy fundamentowe) równomiernie rozkładają ciężar budynku na gruncie, zapobiegając osiadaniu i uszkodzeniom konstrukcji.
- Ściany i konstrukcje powłokowe: Żelbet jest również używany do budowy ścian, na przykład murów oporowych, które utrzymują napór gruntu. Ponadto plastyczność żelbetu umożliwia budowę bardziej skomplikowanych, zakrzywionych konstrukcji powłokowych, takich jak kopuły i dachy w kształcie muszli.
- Elementy prefabrykowane: Coraz większa część konstrukcji żelbetowych jest obecnie produkowana w fabrykach. Elementy te (np. belki, panele stropowe) są transportowane na plac budowy i tam montowane. Zaletą prefabrykacji jest szybsze wykonanie i lepsza kontrola jakości.
5. Zalety i wyzwania związane z żelbetem
Szerokie zastosowanie żelbetu nie jest przypadkowe. Jego zalety znacznie przewyższają wady, ale ważne jest, aby być świadomym również wyzwań.
Zalety
- Trwałość i odporność ogniowa: Żelbet jest niezwykle odporny na warunki atmosferyczne, korozję i ogień. Przy odpowiedniej konserwacji jego żywotność może wynosić nawet kilkaset lat.
- Ekonomiczność: Podstawowe materiały są stosunkowo tanie, a koszty konserwacji niskie.
- Plastyczność: Dzięki wylewaniu betonu w stanie płynnym, może on przybierać niemal dowolny kształt, co daje projektantom dużą swobodę.
- Konstrukcja monolityczna: Żelbet umożliwia stworzenie jednolitej, mocnej i sztywnej konstrukcji, co zwiększa stabilność budynku.
Wyzwania
- Wpływ na środowisko: Największym wyzwaniem związanym z żelbetem jest produkcja cementu, która odpowiada za znaczną część globalnych emisji CO2.
- Długi czas wiązania: Beton potrzebuje czasu, aby osiągnąć pełną wytrzymałość, co może spowalniać proces budowy.
- Skomplikowane deskowanie: W przypadku skomplikowanych kształtów wykonanie szalunku może być czasochłonne i kosztowne.
Żelbet jest jednym z największych wynalazków współczesnej architektury. Dzięki genialnemu połączeniu wytrzymałości betonu na ściskanie z wytrzymałością stali na rozciąganie, umożliwił budowę budynków i infrastruktury, bez których nie moglibyśmy sobie dziś wyobrazić świata. Od potężnych szkieletów wieżowców po wdzięczne łuki mostów, żelbet jest wszechobecny, świadcząc o swojej sile i trwałości.
Przyszłość żelbetu leży w ciągłych innowacjach, które mają na celu zmniejszenie jego wpływu na środowisko, zwiększenie wydajności materiału i tworzenie bardziej zrównoważonych rozwiązań budowlanych. Żelbet to nie tylko materiał budowlany, ale triumf myśli inżynierskiej, który nadal pozostaje kamieniem węgielnym współczesnego świata.
